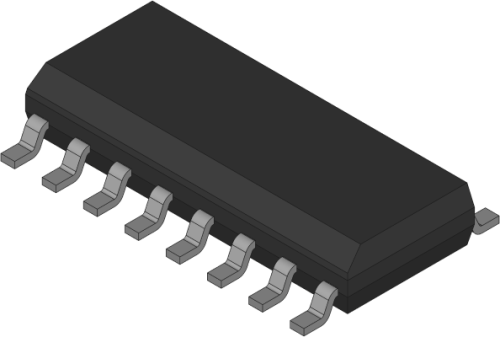

3- to 8 Line Decoder, SOIC-16, onsemi MM74HC138M

Decoder, MM74HC138M SMD, ON Semiconductor Der MM74HC138M ist ein 3- bis 8-Zeilendecoder mit fortschrittlicher Silizium-Gate-CMOS-Technologie und eignet sich gut für Speicheradressendecodierung oder Datenrouting-Anwendungen. Der Schaltkreis zeichnet sich durch eine hohe Rauschunempfindlichkeit und einen niedrigen Stromverbrauch aus, der normalerweise mit CMOS-Schaltkreisen in Verbindung gebracht wird, weist jedoch Geschwindigkeiten auf, die mit der stromsparenden Schottky-TTL-Logik vergleichbar sind. Der MM74HC138 hat 3 binäre Auswahleingänge (A, B und C). Wenn das Gerät aktiviert ist, bestimmen diese Eingänge, welcher der acht normalerweise hohen Ausgänge auf Low geht. Zwei aktive Low- und ein aktiver High-Eingang (G1, G2A\ und G2B\) erleichtern die Kaskadierung von Decodern. Die Ausgänge des Decoders können 10 Schottky-TTL-Äquivalenzlasten mit niedriger Leistung treiben und sind funktional und pin-äquivalent zum 74LS138. Alle Eingänge sind durch Dioden gegen VCC und Masse vor Schäden durch statische Entladung geschützt. Features * Fanout von 10 LS-TTL-Lasten * 80µA Maximaler niedriger Ruhestrom
