ATORN Vakuum-Spannsystem mit Adaptermatten im Set

Anwendung

Zum Spannen von Werkstücken mittels Unterdruck. Breites Spektrum an Werkstückformen spannbar. Zum Schleifen, Fräsen, Bohren und 5-Seiten Bearbeitung inkl. aller Durchbrüche. VAC-MAT ist eine dünne, weiche Kunststoffmatte mit 77 Vakuumbohrungen, Saugnäpfen in verschiedenen Größen mit elastischen Lippen auf der Oberseite und feinen Bohrungen im Zentrum. Auf der Unterseite befinden sich vorstehende Kunststoff zäpfchen zur Positionierung der VAC-MAT auf der Vakuum-Spannplatte.

Ausführung

• Deutlich verkürzte Rüstzeiten mit Umspannen von Werkstücken innerhalb weniger Sekunden, da kein Einlegen von Dichtschnüren notwendig ist
• Materialschonende Kontaktfläche zum Werkstück, schonende Behandlung der Spannflächen
• Kein Verkratzen der Oberflächen
• Keine Sondervorrichtung notwendig
• Unebenheiten an der Werkstücksspannfläche werden durch die elastischen Dichtschnüre abgedichtet. Mit der Dichtschur kann man bis zu 0,5 mm Unebenheit bzw. Wölbung ausgleichen
• Der modulare Aufbau ermöglicht es mehrere Vakuumplatten rasterübergreifend zu koppeln, dabei wird das Betriebsvakuum den einzelnen Platten durch die Verbindungselemente zugeführt

Vorteil

• Hohe Haltekräfte
• Spannoberfläche mit hohem Reibbeiwert
• Durchfräsen von Außen- und Innenkonturen möglich
• Präzise und saubere Werkstück-Schnittkanten, ohne Grat durch die Möglichkeit, in die Matte hineinfräsen oder -bohren zu können
• Universelles Spannsystem für unterschiedlichste Werkstücke

Lieferung

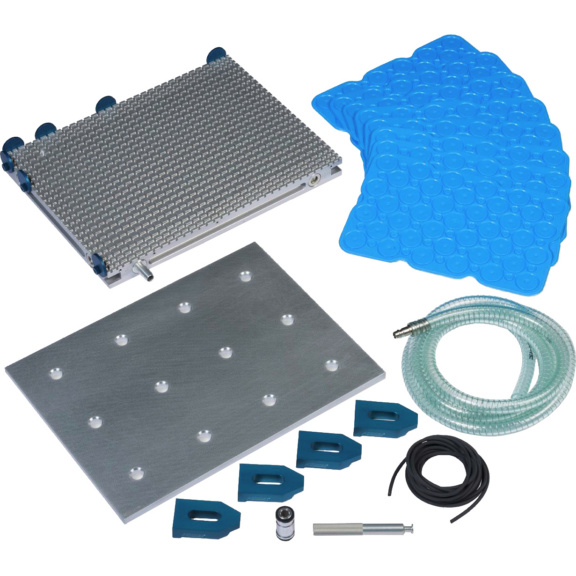

1 Stück VAC-MAT Modulplatte, 1 Stück Adapterplatte, 10 Stück VAT-MAT Matte blau, 2 Stück Spannpratzen, 1 Stück Montagewerkzeug, 10m Vakuum-Dichtschnur Ø4 mm schwarz, 1m Vakuum-Drahtspiralschlauch
