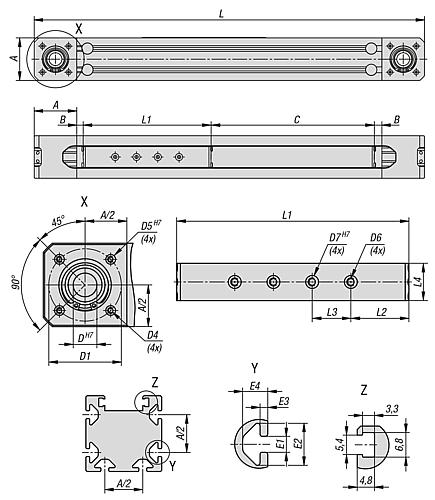

NORELEM 20300-1060X1000 LINEARACHSE - ZAHNRIEMENANTRIEB GR.60 L=1350, C=1000
Para obtener información detallada así como más imágenes y documentos de los distintos artículos, seleccione el artículo que le interese en la siguiente tabla.
NORELEM 20300-1060X1000 LINEARACHSE - ZAHNRIEMENANTRIEB GR.60 L=1350, C=1000
Werkstoff: Grundkörper Aluminium Strangpressprofil. Lagergehäuse und Schlitten Aluminiu...
Leer la descripción del artículo
More from this category:
Linearmodul/-achse
Sale and shipping by
Versiones
Werkstoff:
Grundkörper Aluminium Strangpressprofil.
Lagergehäuse und Schlitten Aluminium.
Profilführungsschiene und Führungswagen Stahl.
Zahnriemen Polyurethan mit Stahlzugstrang.
Ausführung:
Grundkörper naturfarben eloxiert.
Lagergehäuse und Schlitten schwarz eloxiert.
Laufbahnen der Profilführungsschienen induktivgehärtet und geschliffen.
Bestellbeispiel:
nlm 20300-1060X1000
Hinweis:
Kompakte und flexibel einsetzbare Lineareinheiten mit Zahnriemenantrieb. Der Grundkörper besteht aus einem selbsttragenden Aluminium-Strangpressprofil mit integrierter Profilschienenführung. Dieses Schienensystem kann höchste Kräfte aus allen Richtungen aufnehmen, ist verschleißarm und bietet einen optimalen Ablauf bei der Bewegung großer Massen.
An den Außenseiten des Aluminiumprofils befinden sich Nuten für eine einfache und sichere Montage und zur Befestigung von Zubehörteilen. Näherungsschalter können in der oberen T-Nut positioniert und befestigt werden. Das Aluminiumprofil ist vollständig kompatibel mit unseren Standardprofilen der Baureihe I.
Der mit Stahlzugträgern verstärkte Zahnriemen ermöglicht eine hohe Kraftübertragung mit Wechselbelastungen und bietet gleichzeitig eine gute Positioniergenauigkeit bei niedrigem Verschleiß und geringer Geräuschentwicklung. Der Zahnriemen läuft an der Oberseite des Aluminiumprofils in Führungsnuten und schützt so alle im Profil liegenden Teile vor Verschmutzungen.
Durch den symmetrischen Aufbau ermöglicht die Linearachse den Anbau von Motoren und Getrieben an allen vier Seiten der Lagergehäuse. Die offenen Seiten der nicht benötigten Hohlwellen am Lagergehäuse können mit den optional erhältlichen Schutzkappen 20300 verschlossen werden.
An der Oberseite des Schlittens befindet sich an jeder Gewindebohrung eine zusätzliche Zentrierbohrung. In Verbindung mit unseren Zentrierringen 20240 können weitere Verbindungselemente passgenau auf dem Schlitten montiert werden.

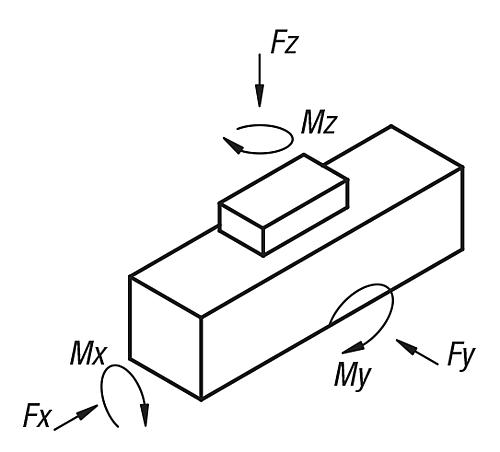

Die Lastangaben gelten bei dynamischer Belastung.
Temperaturbereich:
-20 °C bis +70 °C.
Auf Anfrage:
Andere Längen (Hub C max. 4000 mm).
Zubehör:
Schutzkappe. Nutentisch, Motoranbausatz, Synchronisationssatz und Näherungsschalter siehe Tabelle.
Technische Daten:
Schutzart IP50.
Grundkörper Aluminium Strangpressprofil.
Lagergehäuse und Schlitten Aluminium.
Profilführungsschiene und Führungswagen Stahl.
Zahnriemen Polyurethan mit Stahlzugstrang.
Ausführung:
Grundkörper naturfarben eloxiert.
Lagergehäuse und Schlitten schwarz eloxiert.
Laufbahnen der Profilführungsschienen induktivgehärtet und geschliffen.
Bestellbeispiel:
nlm 20300-1060X1000
Hinweis:
Kompakte und flexibel einsetzbare Lineareinheiten mit Zahnriemenantrieb. Der Grundkörper besteht aus einem selbsttragenden Aluminium-Strangpressprofil mit integrierter Profilschienenführung. Dieses Schienensystem kann höchste Kräfte aus allen Richtungen aufnehmen, ist verschleißarm und bietet einen optimalen Ablauf bei der Bewegung großer Massen.
An den Außenseiten des Aluminiumprofils befinden sich Nuten für eine einfache und sichere Montage und zur Befestigung von Zubehörteilen. Näherungsschalter können in der oberen T-Nut positioniert und befestigt werden. Das Aluminiumprofil ist vollständig kompatibel mit unseren Standardprofilen der Baureihe I.
Der mit Stahlzugträgern verstärkte Zahnriemen ermöglicht eine hohe Kraftübertragung mit Wechselbelastungen und bietet gleichzeitig eine gute Positioniergenauigkeit bei niedrigem Verschleiß und geringer Geräuschentwicklung. Der Zahnriemen läuft an der Oberseite des Aluminiumprofils in Führungsnuten und schützt so alle im Profil liegenden Teile vor Verschmutzungen.
Durch den symmetrischen Aufbau ermöglicht die Linearachse den Anbau von Motoren und Getrieben an allen vier Seiten der Lagergehäuse. Die offenen Seiten der nicht benötigten Hohlwellen am Lagergehäuse können mit den optional erhältlichen Schutzkappen 20300 verschlossen werden.
An der Oberseite des Schlittens befindet sich an jeder Gewindebohrung eine zusätzliche Zentrierbohrung. In Verbindung mit unseren Zentrierringen 20240 können weitere Verbindungselemente passgenau auf dem Schlitten montiert werden.
Die Lastangaben gelten bei dynamischer Belastung.
Temperaturbereich:
-20 °C bis +70 °C.
Auf Anfrage:
Andere Längen (Hub C max. 4000 mm).
Zubehör:
Schutzkappe. Nutentisch, Motoranbausatz, Synchronisationssatz und Näherungsschalter siehe Tabelle.
Technische Daten:
Schutzart IP50.
