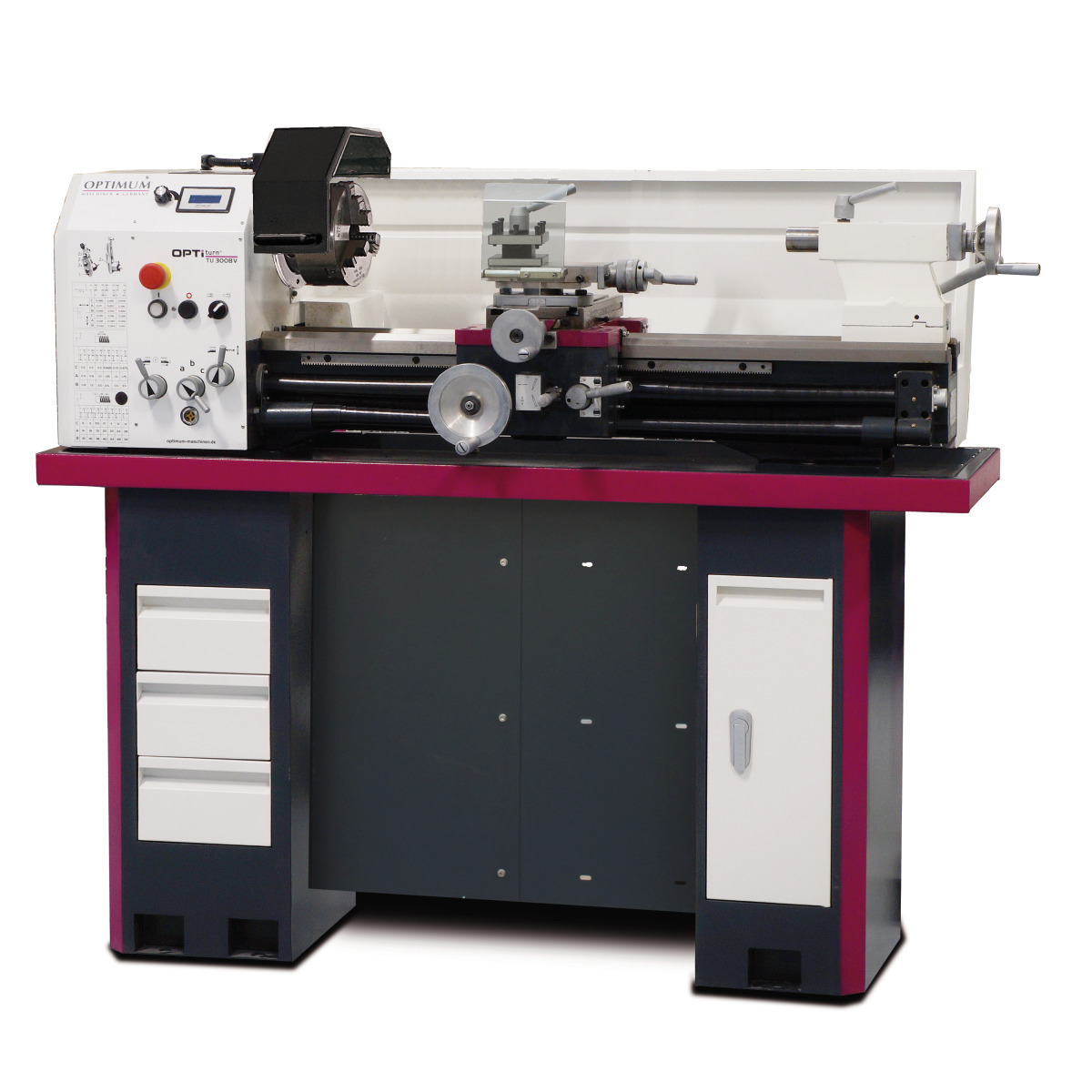

Stürmer Drehmaschine OPTIturn TU3008V 1Ph/230V

Artikelbeschreibung:
Leit- und Zugspindel-Drehmaschinen mit Längs- und Planvorschub. TU 3008G mit Getriebe. TU 3008V mit bürstenlosem Motor für stufenlose Drehzahlregelung - Präzise Verarbeitung- Stark verripptes Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen- Gehärtete und geschliffene Z-Achsen Führungsbahn- Leichtgängiges Vorschubgetriebe mit abgerundeten Zahnrädern im Ölbad laufend- Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,009 mm- Rundlaufgenauigkeit am Drehfutter besser als 0,04 mm- Vierfach-Stahlhalter- Alle Führungen durch Keilleisten nachstellbar- Rechts-/Linkslauf im Bedienfeld schaltbar- Gehärtete Hauptspindel in nachstellbaren, präzisen Kegelrollenlagern gelagert - Kegelrollenlager in P5 Qualität- Gehärtete Spindelnase- Große Spindelbohrung Ø 38 mm- Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen- Leit- und Zugspindel in zwei Sinterlagern gelagert- Automatische Längs- / Planvorschübe- Leitspindel- und Zugspindelabdeckung- Reitstock zum Kegeldrehen ± 5 mm verstellbar- Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm- Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel- Handräder am Schlitten mit einstellbarer Feinskalierung 0,04 / 0,01 mm- Wechselräder-Satz im Standardlieferumfang zum Gewindeschneiden- Not-Halt-Schlagschalter TU 3008 - Keilriemen TU 3008G - Getriebe TU 3008V - Keilriemen und Brushless Antrieb- Laufruhiger, leistungsstarker und bürstenloser Gleichstrom Antrieb mit exzellenter Regelcharakteristik- Hochpräzises Stahlfutter für höhere Drehzahlen- Digitale Drehzahlanzeige
Technische Daten:
Elektrischer Anschluss: 230 V / 1Ph ~50HzAntrieb Spindel: 1,5 kWSpindelkonus: MK 5Spindelaufnahme: Camlock DIN ISO 702-2 Nr. 4Spindelbohrung, Stangendurchlass: Ø 38 mmVierfachstahlhalter Aufnahmehöhe: 25 mmSpitzenhöhe: 158 mmSpitzenweite: 800 mmUmlauf-Ø über Maschinenbett: 310 mmUmlauf-Ø über Planschlitten: 190 mmBettbreite: 180 mmSpindeldrehzahl: 30 - 3.000 min-1Stufenanzahl: 5 Stufen, Drehzahl elektronisch regelbarVerfahrweg Oberschlitten: 65 mmVerfahrweg Planschlitten: 150 mmLängsvorschub im Bereich: 0,085 - 0,832 mm/U (9 Vorschübe)Planvorschub im Bereich: 0,01 - 0,1 mm/U (9 Vorschübe)Steigung - Metrisch im Bereich: 0,2 - 3,5 mm/U (18 Steigungen)Steigung - Zoll im Bereich: 56 - 8 Gg/Zoll (21 Steigungen)Reitstockaufnahme: MK 3Reitstock-Pinolenhub: 70 mmLänge x Breite x Höhe ca.: 1.525 x 705 x 575 mmGewicht ca.: 243 kgEMV-Klasse: C3Norm: DIN EN 55011
Lieferumfang:
- Dreibacken-Drehfutter Ø 160 mm, zentrisch spannend- Feste Zentrierspitze MK 3 und MK 5- Spritzwand- Spänewanne- Vierfach-Stahlhalter 25 mm- Wechselräder-Satz- Bedienwerkzeug
