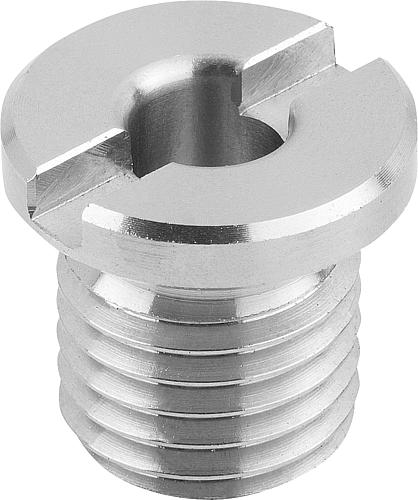

BUCHSE MAGNETISCH EDELSTAHL
Werkstoff: Gehäuse Edelstahl. Magnet Neodym. Ausführung: Gehäuse blank. Bestellbeispiel...
Mehr aus der Kategorie:
Schnellspanner
Verkauf und Versand durch
Ausführungen
Werkstoff:
Gehäuse Edelstahl.
Magnet Neodym.
Ausführung:
Gehäuse blank.
Bestellbeispiel:
K1068.6
Hinweis:

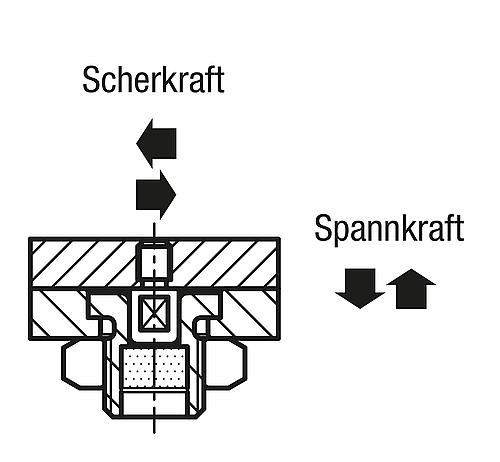

Ein Magnet in der Buchse zieht den Stift (K1069) an und hält diesen mit der angegebenen Spannkraft.
Wiederholgenauigkeit ±0,25 mm. Die Wiederholgenauigkeit kann mit Hilfe von zusätzlichen Aufnahmebolzen erhöht werden.
Einbaumaße Form A: Plattenstärke min. 6mm.
Einbaumaße Form B: Plattenstärke max. 10 mm.
Einbaumaße Form C: Plattenstärke >10 mm.
Einbaumaße Form D: Sackloch.
Auf Anfrage:
Passende Mutter.
Zubehör:
Stift K1069

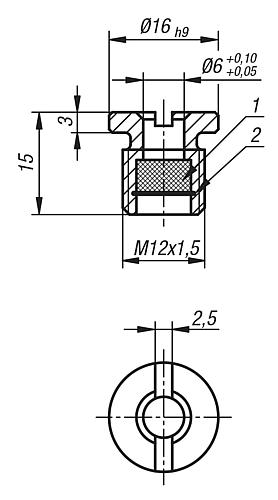

Zeichnungshinweis:
1) Magnet
2) Sicherungsring
Gehäuse Edelstahl.
Magnet Neodym.
Ausführung:
Gehäuse blank.
Bestellbeispiel:
K1068.6
Hinweis:
Ein Magnet in der Buchse zieht den Stift (K1069) an und hält diesen mit der angegebenen Spannkraft.
Wiederholgenauigkeit ±0,25 mm. Die Wiederholgenauigkeit kann mit Hilfe von zusätzlichen Aufnahmebolzen erhöht werden.
Einbaumaße Form A: Plattenstärke min. 6mm.
Einbaumaße Form B: Plattenstärke max. 10 mm.
Einbaumaße Form C: Plattenstärke >10 mm.
Einbaumaße Form D: Sackloch.
Auf Anfrage:
Passende Mutter.
Zubehör:
Stift K1069
Zeichnungshinweis:
1) Magnet
2) Sicherungsring
