ATORN Vakuum-Spannsystem Schlitzplatten-Set

Anwendung

Ideal bei leichten Zerspanungsarbeiten wie Fräsen oder Bohren - zum Beispiel von Leiterplatinen oder Elektronikbauteilen - oder auch beim Gravieren. Auch Werkstücke, die vielfach kleiner sind als die Spannfläche der Vakuumplatte, lassen sich hiermit sicher spannen. Aus größeren Materialzuschnitten werden Werkstücke frästechnisch vereinzelt, die lediglich die Größe einer Briefmarke haben. Die individuelle Anpassung an die Teilgeometrie ermöglicht das prozesssichere Spannen nahezu aller denkbaren Werkstückgeometrien.

Ausführung

• Hier wird durch die Querschnittsverengung innerhalb des Venturi-Rohres ein Unterdruck zum Absaugen der Luft erzeugt
• Die Spannplattenoberflächen sind je nach Anwendungsfall mit Schlitzen versehen. Für das Spannen von Werkstücken, die nicht die gesamte Plattenoberfläche einnehmen,sind Gummi-Adaptermatten oder Abdeckfolien erforderlich
• Der Geräuschpegel liegt lediglich bei 57 db (A)
• Vakuumerzeugung durch Druckluft-Vakuum Ejektor: max. Vakuum ca. 5-6 bar. Je nach Einsatzbedingung bis zu 87 % Endvakuum. Luftverbrauch ca. 90 L/min
• Alle Schlitz-Vakuumplatten können auch an konventionellen Vakuumpumpe Nr. 24501 110 oder Nr. 24501 120 angeschlossen werden.

Vorteil

• Geringe Bauhöhe
• Breite Einsatzmöglichkeiten durch Einsatz von Gummiadaptermatten
• Im HSC-Bereich (High Speed Cutting) einsetzbar zum Anfräsen von kleinen Konturen mit Hilfe von planparallel fräsbaren Gummiadaptermatten
• Spannen von sehr kleinen Werkstücken möglich
• Wartungsarme Venturi-Technik

Hinweis

Umbausatz für das Nassbearbeiten ist im Lieferumfang enthalten. Für die Nassbearbeitung wird noch eine Vakuumpumpe benötigt.

Lieferung

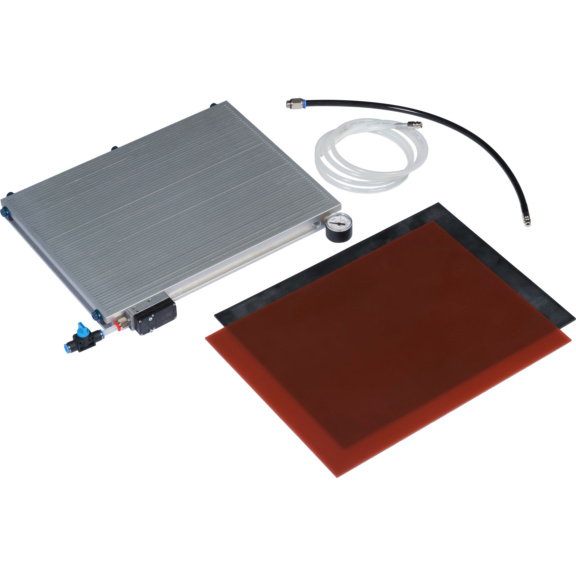

1 Stück Vakuum-Schlitzplatte, 2 Stück Spannpratzen, 1 Stück Schlauchanschluss für Schnellkupplung, 3 m Druckluftschlauch, 1 Stück Gummiadaptermatte rot, 1 Stück Anschlussmöglichkeit für konventionelle Vakuumpumpe
