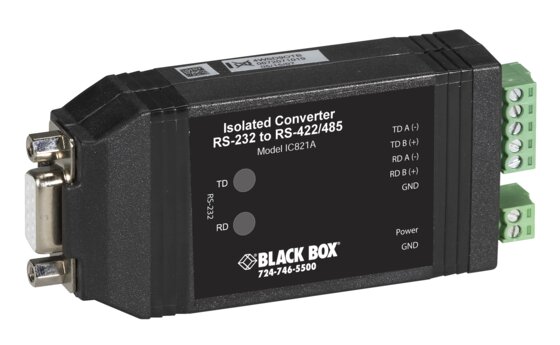

Black Box IC821A Universal RS-232 zu RS-422/485 Converter mit Opto-Isolation

Highlights:
Wandelt RS-232 in 4-Draht-RS-422 oder in 2- oder 4-Draht-RS-485 um.
Ermöglicht die Auswahl von RS-485 2-Draht-Halbduplex- oder RS-485 4-Draht-Vollduplex-Betrieb.
Wählbarer RS-422-Betrieb, wobei Senden und Empfangen immer aktiviert sind.
Automatische RS-485-Treibersteuerung, so dass er ohne spezielle Programmierung für Handshaking-Signale funktioniert. Ermöglicht auch den Sender vom RS-232-TD-Signal und den Empfänger, wenn er nicht sendet.
Eingebaute Überbrückungsschalter für 2- oder 4-Draht-Betrieb, ohne dass externe Jumper gesetzt werden müssen.
Bidirektionale Datenkonvertierung.
Einstellung der Betriebsart mit vier Schaltern.
Es ist keine externe Stromversorgung erforderlich, wenn zwei Handshake-Leitungen mit RS-232-Ausgang zur Verfügung stehen.
IC821A verfügt außerdem über eine 2000-VAC-Isolation zum Schutz vor schädlichen Erdungsschleifen.

Beschreibung:
Das handliche Gerät für mehrere serielle Konvertierungen

Technische Daten:

Datenrate (Maximum) -115,2 kbps
Isolierung - nur IC821A: 2000 VAC

Betriebstemperatur -0
bis 70° C (32 bis 158° F)


Verbinder -

RS-232: (1) DB9 F;
RS-422/RS-485: (1) abnehmbarer Anschlussblock
IC820A

: auch (1) DC-Buchse


Macht -

IC820: Von der Schnittstelle oder von der optionalen 12-VDC-Stromversorgung (PS1002-R2)
IC821A: Von der Schnittstelle oder von der optionalen 12-VDC-Stromversorgung (PS1003-R2); Eingang: 10-48 VDC; Stromaufnahme: 28 mA bei 12 VDC

(typisch)


Größe -
IC820A: 4,3 x 2,3 x 9,0 cm
IC821A: 4,3 x 2,3 x 9,9

cm
