Ausführungen
Anwendung
Zum Spannen von Werkzeugen mit Zylinderschaft und Spannfläche nach DIN 1835 B.
Ausführung
- Legierter Einsatzstahl, Zugfestigkeit im Kern min. 950 N/mm²
- Einsatzgehärtet HRc 60 ± 2 (HV 700 ± 50), Härtetiefe 0,8 mm ± 0,2 mm
- Kegelwinkel-Toleranzqualität < AT3 nach DIN 7187 und DIN 2080
- Max. Rundlaufgenauigkeit < 0,005 mm
- Mit Ringnut und Kunststoff-Kantenschutzring am Anzugsbolzen
- Funktionsflächen Präzisionsgeschliffen, alle anderen Flächen brüniert
- Mit Balluff-Chip-Bohrung
Vorteil
- Präzisionskreuzschliff an der Anlagefläche für höchte Genauigkeit
Hinweis
Alte Norm DIN 69871-1 wurde durch ISO 7388-1 ersetzt.
Lieferung

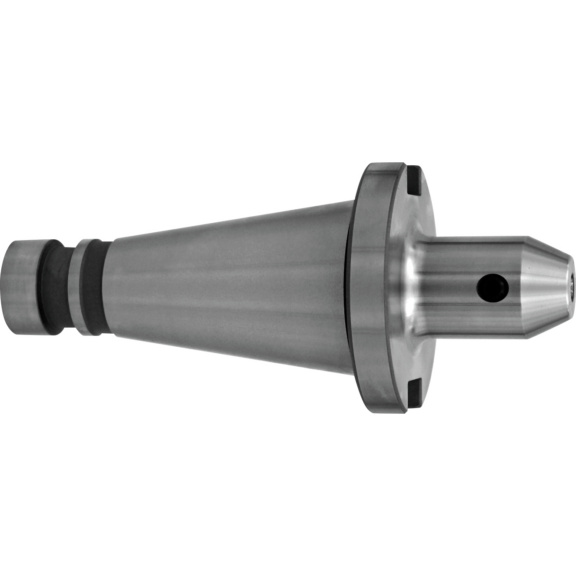

1 Stück Flächenspannfutter (Weldon) SK40 oder SK50 (DIN2080)
