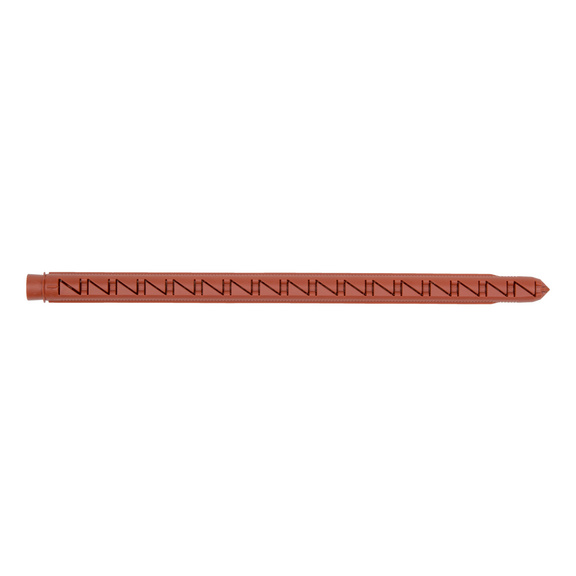

Kunststoff-Rahmendübel W-UR 10 XXL
Befestigungsspezialist für Fenstermontage und Lochsteine mit kleinen Kammern und dünnen Stegen. Teil des AMO-Combi-Systems
Ausführungen
- Schnelle, präzise und stabile Montage dank passgenauem Rahmendübel
- Zeitsparend dank sofortiger Belastbarkeit
- Geeignet für demontierbare Verankerungen
- Optimale Befestigung bei anspruchsvollen Lochsteinen mit massiven Stegen und großen Kammern, die mindestens 2 Stege zuverlässig verankert
Bauteilversuch mit Rahmendübel W-RD 10 mit AMO III Schraube zur Befestigung einer Kunststofffenstertür ohne seitliche Trag- und Distanzklötze in POROTON Planziegel T12. Prüfbericht Nr. 105 44179/2 vom 23. Dezember 2010
Bauteilversuch mit Rahmendübel W-UR 10 XXL mit AMO-Combi-Schraube zur Befestigung einer Kunststofffenstertür ohne seitliche Trag- und Distanzklötze in POROTON-T8-36,5 MW. Prüfbericht Nr. 11-001214-PR01 vom 17. Oktober 2011
Gutachtliche Stellungnahme des ift Rosenheim vom 5. März 2012 Nr.: 12-000288-PR01 bestätigt, dass der Prüfbericht Nr. 105 44179/2 vom 23. Dezember 2010 auch für die AMO -Combi-Schraube und den W-UR 10 XXL seine Gültigkeit hat.
- Der ordnungsgemäße Einbau der Bauteile ist unter Berücksichtigung der jeweiligen örtlichen Bausituation (z. B. Fenster-Flügelgewicht, Untergrundbeschaffenheit, Lochbild des Steines) zu überprüfen
- Die Befestigung von absturzsichernden Verglasungen nach TRAV bzw. DIN 18008-4 darf mit der AMO-Combi-Schraube nur dann erfolgen, wenn eine entsprechende Zustimmung im Einzelfall vor Montagebeginn vorliegt
- Die Schraubenlänge sollte der Dübellänge plus dem Durchmesser der Schraube entsprechen
- Eine Bemessung der Befestigung kann bis zur geprüften Fenstergröße bei den geprüften Untergründen und der entsprechenden Montage entfallen
- Die Schraube ist nicht länger als der Dübel, damit in modernen gefüllten Lochsteinen die zweite Kammer getroffen wird und so die richtige Führung des Dübels im Bohrloch und im Rahmen gewährleistet ist. Es entsteht dadurch keine Lastabminderung.
Fensterrahmen vorbohren
Bohrloch herstellen
Dübel setzen
Schraube eindrehen
