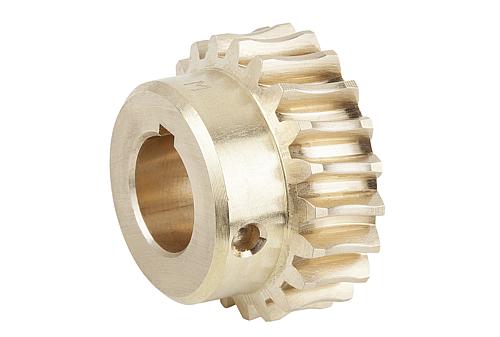

NORELEM 22500-222004 - SCHNECKENRAD MESSING, N=4:1 A=22,62
Wählen Sie einzelne Artikel in der nachfolgenden Tabelle für Detailinformationen, weitere Bilder und Dokumente.
NORELEM 22500-222004 - SCHNECKENRAD MESSING, N=4:1 A=22,62
Werkstoff: Schnecke Stahl. Schneckenrad CuZn37Mn3Al2PbSi-S40. Ausführung: Schnecke rech...
Mehr aus der Kategorie:
Zahnräder
Verkauf und Versand durch
Ausführungen
Werkstoff:
Schnecke Stahl.
Schneckenrad CuZn37Mn3Al2PbSi-S40.
Ausführung:
Schnecke rechtssteigend, einsatzgehärtet HV 620 – 700, Flanken und Bohrung geschliffen.
Bestellbeispiel:
nlm 22500-221003 Schnecke
nlm 22500-222003 Schneckenrad
Bestellhinweis:
Räder/Schnecken können nur mit dem gleichen Achsabstand und mit dem gleichen Übersetzungsverhältnis zu einem Schneckenradsatz kombiniert werden.
Hinweis:

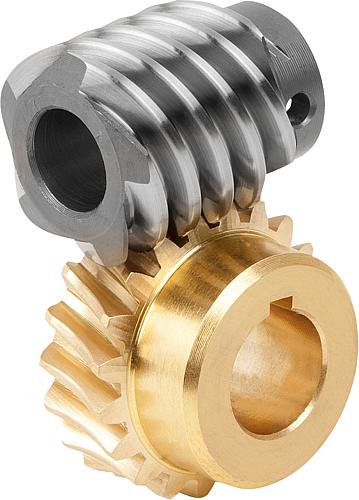

Ein Schneckenradsatz besteht aus einer Schnecke und einem Schneckenrad. Geeignet zur Herstellung von Schneckengetrieben mit einem Achswinkel von 90°. Mit einem Schneckengetriebe sind sehr große Übersetzungen ins Langsame mit nur einer Stufe realisierbar.
Die Verzahnung hat die Flankenform K. Der Eingriffswinkel beträgt 15°. Die Schneckenradsätze sind fertig gebohrt.
Bei den angegebenen Abtriebsmomenten T2 handelt es sich um zulässige Abtriebsmomente am Schneckenrad. Diese gelten für eine Eingangsdrehzahl von 2800 U/min. an der Schnecke.
Die Schneckenradsätze eignen sich für den Dauerbetrieb bei hohen Drehzahlen und hohen Drehmomenten.

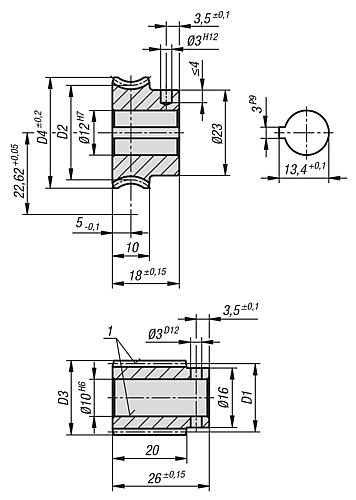

Zeichnungshinweis:
1) geschliffen
Schnecke Stahl.
Schneckenrad CuZn37Mn3Al2PbSi-S40.
Ausführung:
Schnecke rechtssteigend, einsatzgehärtet HV 620 – 700, Flanken und Bohrung geschliffen.
Bestellbeispiel:
nlm 22500-221003 Schnecke
nlm 22500-222003 Schneckenrad
Bestellhinweis:
Räder/Schnecken können nur mit dem gleichen Achsabstand und mit dem gleichen Übersetzungsverhältnis zu einem Schneckenradsatz kombiniert werden.
Hinweis:
Ein Schneckenradsatz besteht aus einer Schnecke und einem Schneckenrad. Geeignet zur Herstellung von Schneckengetrieben mit einem Achswinkel von 90°. Mit einem Schneckengetriebe sind sehr große Übersetzungen ins Langsame mit nur einer Stufe realisierbar.
Die Verzahnung hat die Flankenform K. Der Eingriffswinkel beträgt 15°. Die Schneckenradsätze sind fertig gebohrt.
Bei den angegebenen Abtriebsmomenten T2 handelt es sich um zulässige Abtriebsmomente am Schneckenrad. Diese gelten für eine Eingangsdrehzahl von 2800 U/min. an der Schnecke.
Die Schneckenradsätze eignen sich für den Dauerbetrieb bei hohen Drehzahlen und hohen Drehmomenten.
Zeichnungshinweis:
1) geschliffen
