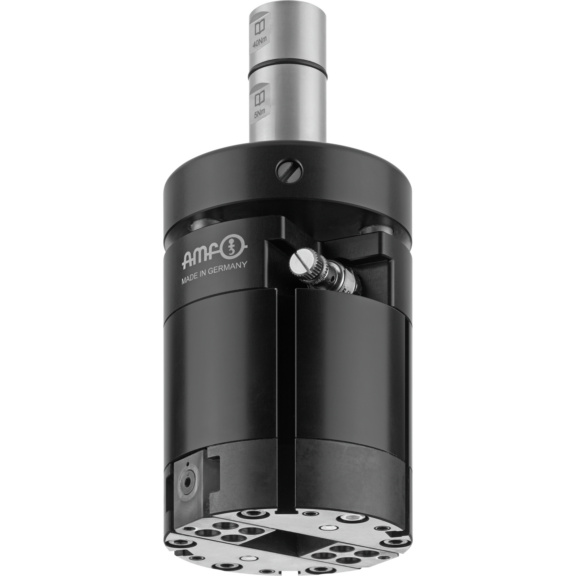

AMF Pneumatischer Greifer

Anwendung

Der Greifer realisiert einen vollautomatischen Werkstückwechsel während des Bearbeitungsprozesses auf einer Werkzeugmaschine. Er wird aus dem Werkzeugmagazin der Fräsmaschine eingewechselt und ermöglicht das Werkstückhandling zwischen dem Teilespeicher und der Spannvorrichtung.
Die Betätigung erfolgt durch Druckluft, die über die Maschinenspindel zugeführt. Der Greifer schließt pneumatisch, das Öffnen erfolgt durch Federkraft. Die integrierte federgelagerte CX- Ausgleichsfunktion schützt Werkzeug, Maschinenspindel und Werkstück und gleicht Toleranzen und Unebenheiten aus.

Ausführung

• Max. zugelassene Drehzahl: 20 [U/min].
• Geeignet für Weldon-Aufnahme und Hydro-Dehnspannfutter.
• Ausgelegt für Umgebungstemperaturen von 0°C bis 60°C.
• Transport von Werkstücken bis max. 8 kg.
• Im Lieferumfang sind drei Ersatzdichtungen enthalten
• Erhältlich in zwei Ausführungen für Werkstückgrößen bis max. 50 mm bzw. max. 70 mm.

Vorteil

• Durch die Ausgleichsfunktion (Z: 5 mm, C: +/- 3°) werden alle Komponenten optimal geschützt und Toleranzen und Unebenheiten ausgeglichen.
• Die Greifkraft ist über ein Druckregelventil einfach einstellbar und dadurch an die jeweiligen Anforderungen der Werkstücke anpassbar.
• Einfach wechselbare Greifeinsätze zum Handling unterschiedlicher Werkstück-Geometrien.
• Einfache Realisierung von mannlosen Schichten, dadurch höhere Maschinenauslastung und
  mehr Flexibiltät.
• Enorme Rüstzeitreduzierung bei kleinen bis mittleren Serien.

Lieferung

1 Stück Pneumatischer Greifer mit Ausgleichseinheit.
