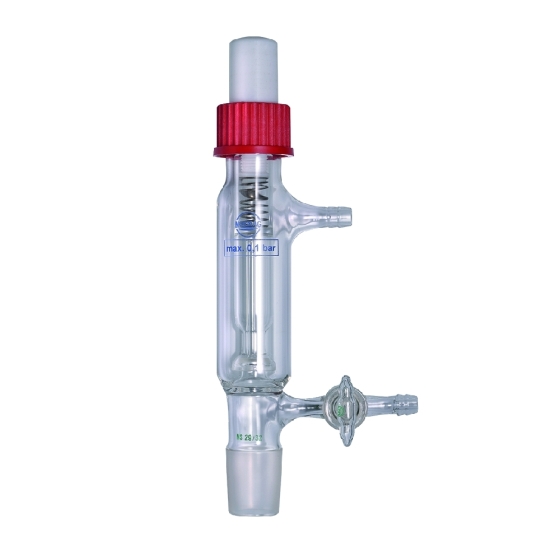

Rückschlag-/Überdruckventile m. federbelastetem Kugelschliff-Verschluss Hahn

Rückschlag- / Überdruckventile mit federbelastetem Kugelschliff-Verschluss, mit Hahn
Sollen Laborschliffgeräte unter Vakuum und/oder geringem Überdruck betrieben werden, so bietet sich die Verwendung dieser kombinierten Rückschlag-/Überdruckventile an. Im ersten Fall wirken sie als sofort schließendes Rückschlagventil, bei Überdruck erlauben sie eine optische Kontrolle infolge der Blasenbildung in der Sperrflüssigkeit. Die eigentliche Abdichtung erfolgt an einem speziell gestalteten Kugelschliff (Kugel und Schale), auf den eine verstellbare Federkraft wirkt. Sie wird unterstützt durch die frei wählbare Sperrflüssigkeit, die bei Vakuumbetrieb höherviskos sein sollte. Das an der Kugelschliffschale angeschmolzene Steigrohr dient als Führung und verhindert ein Zurücksteigen der Flüssigkeit in die Apparatur. Normhahn mit 3 mm Bohrung.

Höhe: 215 mm
Schliffgröße: NS14/23
Gewinde: GL 18
Bohrung: 3 mm
