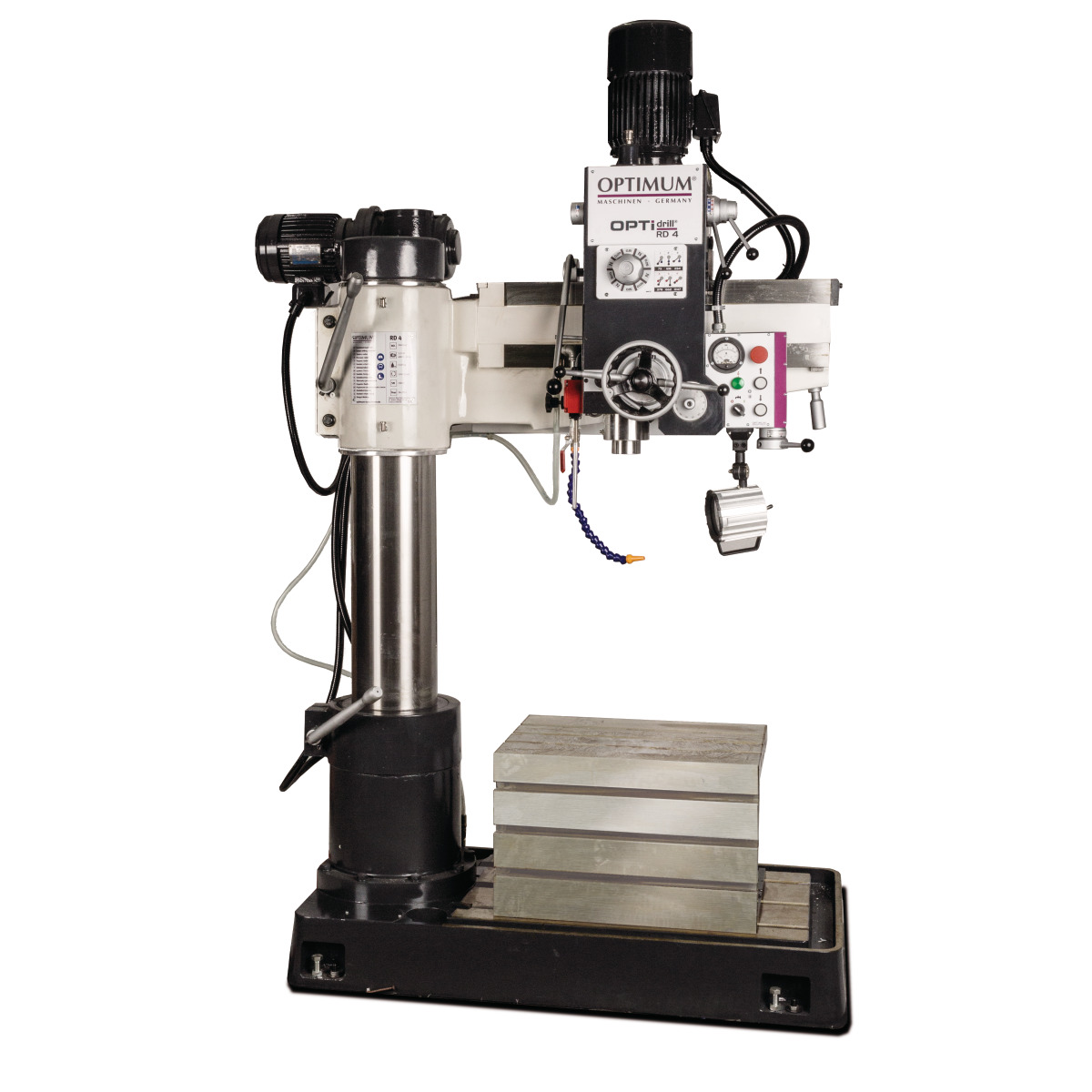

Stürmer Radial-Bohrmaschine OPTIdrill RD4 400V/3Ph/50Hz
Wählen Sie einzelne Artikel in der nachfolgenden Tabelle für Detailinformationen, weitere Bilder und Dokumente.
Standardversand
Verkauf durch
Versand
Ausführungen
Artikelbeschreibung:
Präzise arbeitende, massive Radialbohrmaschinen in Top Qualität. Ideal für den variablen Einsatz in der Einzelteil- und Serienfertigung. - Vielseitiger Anwendungsbereich wie z.B. Bohren, Reiben, Gewindeschneiden- Elektrisch gebremster Motor- Bedienelemente in 24 V Gleichstrom Elektronik- Schwerer, massiver, hochwertiger Qualitätsguss- Weite Ausladung durch horizontal verstellbaren Maschinenkopf- Übersichtlich angeordnete Bedientafel- Leichtgängige Schwenk- und Verfahrachsen- Aufwändig gearbeitete Säulenschwenkung mit optimierter Klemmung für höchste Stabilität mit minimaler Klemmversatz- Belastbare, verwindungssteife Konstruktion des Auslegers- Höhenverstellung des Auslegers erfolgt über kraftvollen motorischen Antrieb und Hubspindel- Im Ölbad laufendes Getriebe des Bohrkopfes- Ausleger-Führungsbahnen gehärtet und präzisionsgeschliffen- Getriebezahnräder aus Chrom-Nickel-Stahl, gehärtet und präzisionsgeschliffen, dadurch geräuscharmer und gleichmäßiger Lauf- Bohrkopf und Säule können gemeinsam oder separat geklemmt bzw. gelöst werden- Rechts-Linkslauf- Massiver, exakter Bohrtisch, groß dimensioniert- Gehärteter und geschliffener Aufspanntisch mit parallel verlaufenden T-Nuten- Maschinenleuchte- Überlastschutz- Dickwandige Gusssäule sorgt für hohe Laufruhe und Stabilität- LED Lampe- Kühlmitteleinrichtung mit Kühlmitteltank im Maschinenfuß RD 4 / RD 5 - Alle Achsen werden manuell geklemmt
Technische Daten:
Länge (Produkt) ca.: 1260 mmBreite/Tiefe (Produkt) ca.: 700 mmHöhe (Produkt) ca.: 2180 mmLänge max. (Produkt) ca.: Breite/Tiefe max. (Produkt) ca.: Höhe max. (Produkt) ca.: Gewicht (Netto) ca.: 1120 kgLeistung Antriebsmotor: Gesamt Anschlusswert: 3 kWGesamt Stromaufnahme: Elektrische Spannung: 400 VPhase(n): 3 PhStromart: ~Netzfrequenz: 50 HzSäulendurchmesser: 210 mmBohrleistung Stahl (S235JR): 32 mmBohrleistung Stahl (ST60 - E335): Dauerbohrleistung Stahl (S235JR): 28 mmDauerbohrleistung Stahl (ST60 - E335): Gewindeschneiden Stahl (S235JR): Gewindeschneiden Stahl (ST60 - E335): Pinolenhub: 220 mmPinolendurchmesser: Spindelaufnahme: MK4Ausladung: Drehzahlbereich: 73 - 1247 min -1Anzahl der Drehzahlbereiche: 6Steuerung der Drehzahlregelung: Bohrkopf Drehung: Bohrkopf Neigung: Geschwindigkeit Pinolenvorschub: 0,05 - 0,15 mm/UGeschwindigkeitsstufen Pinolenvorschub: 3Bohrtisch Arbeitsfläche Länge: 828 mmBohrtisch Arbeitsfläche Breite: 522 mmBohrtisch Art der T-Nuten: Bohrtisch T-Nuten Größe: 19 mmBohrtisch T-Nuten Anzahl: 3Bohrtisch T-Nuten Abstand: 171 mmBohrtischdrehung: Bohrtischneigung: Traglast Bohrtisch: Abstand Spindel - Bohrtisch max.: 1060 mmAbstand Bohrfutter - Bohrtisch max.: Abstand Spindel - Maschinenfuß max.: Abstand Bohrfutter - Maschinenfuß max.: Aufspanntisch Arbeitsfläche Horizontal: Aufspanntisch Arbeitsfläche Vertikal: Aufspanntisch T-Nuten Größe: 19 mmAufspanntisch T-Nuten Anzahl: 3Aufspanntisch T-Nuten Abstand: 100 mmAbstand Spindel - Bohrtisch min.: 260 mmMaschinenfuß Arbeitsfläche Länge: Maschinenfuß Arbeitsfläche Breite: Maschinenfuß T-Nuten Größe: Maschinenfuß T-Nuten Anzahl: Maschinenfuß T-Nuten Abstand: Auslegerarm Verfahrgeschwindigkeit Heben: Auslegerarm Verfahrgeschwindigkeit Senken: Auslegerarm Drehwinkel: 180 GradVerfahrweg Bohrkopf (horizontal): 530 mmHubweg des Armes (vertikal): 580 mmAbstand Spindel - Säule max.: 750 mmAbstand Spindel - Säule min.: 220 mmAntriebsleistung Spindelmotor: 1,5 kWAnzahl der Leistungsstufen Spindelmotor: Antriebsleistung Hubmotor Auslegerarm: 0,75 kWKühlmittelpumpe Leistung Antriebsmotor: 90 WSpindeldrehzahlen Getriebestufe L: Spindeldrehzahlen Getriebestufe M: Spindeldrehzahlen Getriebestufe H: Drehmoment Getriebestufe L: Drehmoment Getriebestufe M: Drehmoment Getriebestufe H: Kupplung Spindel: Antrieb hydraulische Klemmung: Nutzbare Werkstück-Aufspannfläche Länge: Nutzbare Werkstück-Aufspannfläche Breite: Abstand Spindel - Aufspanntisch min.: 0 mmAbstand Spindel - Aufspanntisch max.: 675 mmAufspanntisch Länge: 600 mmAufspanntisch Breite: 445 mmAufspanntisch Höhe: Maschinenfuß Länge: 1260 mmMaschinenfuß Breite: 700 mm
Lieferumfang:
- Aufspanntisch
Präzise arbeitende, massive Radialbohrmaschinen in Top Qualität. Ideal für den variablen Einsatz in der Einzelteil- und Serienfertigung. - Vielseitiger Anwendungsbereich wie z.B. Bohren, Reiben, Gewindeschneiden- Elektrisch gebremster Motor- Bedienelemente in 24 V Gleichstrom Elektronik- Schwerer, massiver, hochwertiger Qualitätsguss- Weite Ausladung durch horizontal verstellbaren Maschinenkopf- Übersichtlich angeordnete Bedientafel- Leichtgängige Schwenk- und Verfahrachsen- Aufwändig gearbeitete Säulenschwenkung mit optimierter Klemmung für höchste Stabilität mit minimaler Klemmversatz- Belastbare, verwindungssteife Konstruktion des Auslegers- Höhenverstellung des Auslegers erfolgt über kraftvollen motorischen Antrieb und Hubspindel- Im Ölbad laufendes Getriebe des Bohrkopfes- Ausleger-Führungsbahnen gehärtet und präzisionsgeschliffen- Getriebezahnräder aus Chrom-Nickel-Stahl, gehärtet und präzisionsgeschliffen, dadurch geräuscharmer und gleichmäßiger Lauf- Bohrkopf und Säule können gemeinsam oder separat geklemmt bzw. gelöst werden- Rechts-Linkslauf- Massiver, exakter Bohrtisch, groß dimensioniert- Gehärteter und geschliffener Aufspanntisch mit parallel verlaufenden T-Nuten- Maschinenleuchte- Überlastschutz- Dickwandige Gusssäule sorgt für hohe Laufruhe und Stabilität- LED Lampe- Kühlmitteleinrichtung mit Kühlmitteltank im Maschinenfuß RD 4 / RD 5 - Alle Achsen werden manuell geklemmt
Technische Daten:
Länge (Produkt) ca.: 1260 mmBreite/Tiefe (Produkt) ca.: 700 mmHöhe (Produkt) ca.: 2180 mmLänge max. (Produkt) ca.: Breite/Tiefe max. (Produkt) ca.: Höhe max. (Produkt) ca.: Gewicht (Netto) ca.: 1120 kgLeistung Antriebsmotor: Gesamt Anschlusswert: 3 kWGesamt Stromaufnahme: Elektrische Spannung: 400 VPhase(n): 3 PhStromart: ~Netzfrequenz: 50 HzSäulendurchmesser: 210 mmBohrleistung Stahl (S235JR): 32 mmBohrleistung Stahl (ST60 - E335): Dauerbohrleistung Stahl (S235JR): 28 mmDauerbohrleistung Stahl (ST60 - E335): Gewindeschneiden Stahl (S235JR): Gewindeschneiden Stahl (ST60 - E335): Pinolenhub: 220 mmPinolendurchmesser: Spindelaufnahme: MK4Ausladung: Drehzahlbereich: 73 - 1247 min -1Anzahl der Drehzahlbereiche: 6Steuerung der Drehzahlregelung: Bohrkopf Drehung: Bohrkopf Neigung: Geschwindigkeit Pinolenvorschub: 0,05 - 0,15 mm/UGeschwindigkeitsstufen Pinolenvorschub: 3Bohrtisch Arbeitsfläche Länge: 828 mmBohrtisch Arbeitsfläche Breite: 522 mmBohrtisch Art der T-Nuten: Bohrtisch T-Nuten Größe: 19 mmBohrtisch T-Nuten Anzahl: 3Bohrtisch T-Nuten Abstand: 171 mmBohrtischdrehung: Bohrtischneigung: Traglast Bohrtisch: Abstand Spindel - Bohrtisch max.: 1060 mmAbstand Bohrfutter - Bohrtisch max.: Abstand Spindel - Maschinenfuß max.: Abstand Bohrfutter - Maschinenfuß max.: Aufspanntisch Arbeitsfläche Horizontal: Aufspanntisch Arbeitsfläche Vertikal: Aufspanntisch T-Nuten Größe: 19 mmAufspanntisch T-Nuten Anzahl: 3Aufspanntisch T-Nuten Abstand: 100 mmAbstand Spindel - Bohrtisch min.: 260 mmMaschinenfuß Arbeitsfläche Länge: Maschinenfuß Arbeitsfläche Breite: Maschinenfuß T-Nuten Größe: Maschinenfuß T-Nuten Anzahl: Maschinenfuß T-Nuten Abstand: Auslegerarm Verfahrgeschwindigkeit Heben: Auslegerarm Verfahrgeschwindigkeit Senken: Auslegerarm Drehwinkel: 180 GradVerfahrweg Bohrkopf (horizontal): 530 mmHubweg des Armes (vertikal): 580 mmAbstand Spindel - Säule max.: 750 mmAbstand Spindel - Säule min.: 220 mmAntriebsleistung Spindelmotor: 1,5 kWAnzahl der Leistungsstufen Spindelmotor: Antriebsleistung Hubmotor Auslegerarm: 0,75 kWKühlmittelpumpe Leistung Antriebsmotor: 90 WSpindeldrehzahlen Getriebestufe L: Spindeldrehzahlen Getriebestufe M: Spindeldrehzahlen Getriebestufe H: Drehmoment Getriebestufe L: Drehmoment Getriebestufe M: Drehmoment Getriebestufe H: Kupplung Spindel: Antrieb hydraulische Klemmung: Nutzbare Werkstück-Aufspannfläche Länge: Nutzbare Werkstück-Aufspannfläche Breite: Abstand Spindel - Aufspanntisch min.: 0 mmAbstand Spindel - Aufspanntisch max.: 675 mmAufspanntisch Länge: 600 mmAufspanntisch Breite: 445 mmAufspanntisch Höhe: Maschinenfuß Länge: 1260 mmMaschinenfuß Breite: 700 mm
Lieferumfang:
- Aufspanntisch
