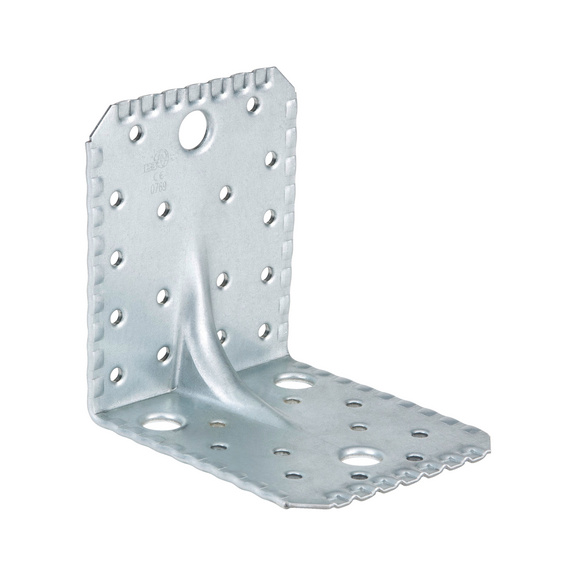

Winkelverbinder Typ A 1,5 mm mit Steg
Ideal für hochwertige tragende Holz/Holz- und Holz/Beton-Anschlüsse im Holzbau. Universell einsetzbar bei Standardanschlüssen wie z.B. sich kreuzenden Hölzern
Ausführungen
- Höhere Tragfähigkeiten im Vergleich zu Standardwinkeln mit größerer Blechstärke durch aussteifende Randprägung
- Umwelt- und ressourcenschonend durch hohe Materialersparnis
Europäische Technische Zulassung ETA-08/0183
Die Winkelverbinder Typ A 1,5 mm können voll ausgenagelt oder mit einer Teilausnagelung befestigt werden. Das Nagel- bzw. Verschraubungsbild für Teil- oder Vollausnagelung muss den Angaben der ETA-08/0183 entsprechen
Geeignete Verbindungsmittel:
- Kamm-/Rillennagel gemäß EN 14592: 4,0 x 40 mm oder 4,0 x 60 mm
- ASSY 4.0 Kombi gemäß ETA 11/0190: d = 10 mm oder 12 mm
Für die Randabstände der Verbindungsmittel parallel und senkrecht zur Faser sind, soweit nicht anders angegeben, die Regeln nach EN1995-1-1, Abs.8.3.1.2, Tabelle 8.2. anzuwenden
Die Querzugbeanspruchung der angeschlossenen Hölzer ist zu beachten und ggf. nachzuweisen. Eine Querzugverstärkung kann mit Hilfe von ASSY plus VG Vollgewindeschrauben durchgeführt werden.
