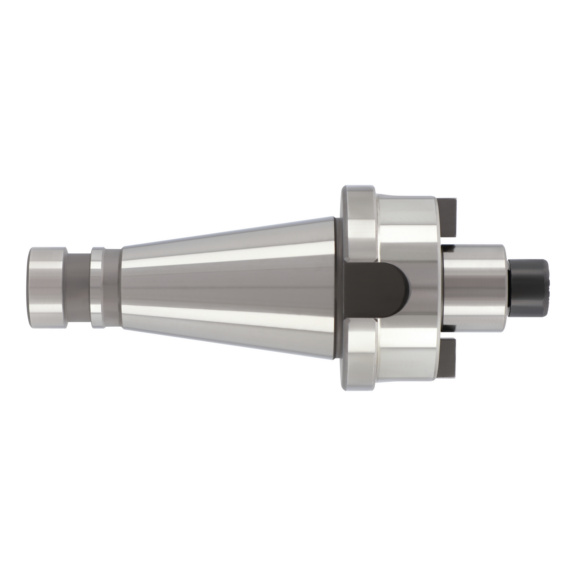

ATORN Quernut-Aufsteckfräsdorne
nach DIN 2080; mit vergrößertem Bunddurchmesser
Mehr aus der Kategorie:
Sonstiges
Ausführungen
Anwendung
Zur Aufnahme von Messerköpfen und Fräsern mit Quernut.
Ausführung
- Legierter Einsatzstahl, Zugfestigkeit im Kern min. 950 N/mm²
- Einsatzgehärtet HRc 60 ± 2 (HV 700 ± 50), Härtetiefe 0,8 mm ± 0,2 mm
- Kegelwinkel-Toleranzqualität < AT3 nach DIN 7187 und DIN 2080
- Max. Rundlaufgenauigkeit < 0,005 mm
- Mit Ringnut und Kunststoff-Kantenschutzring am Anzugsbolzen
- Funktionsflächen Präzisionsgeschliffen, alle anderen Flächen brüniert
- Mit Balluff-Chip-Bohrung
Vorteil
- Präzisionskreuzschliff an der Anlagefläche für höchste Genauigkeit
Hinweis
Der Steilkegel nach DIN 2080 wird für herkömmliche Fräsmaschinen mit manuellem Werkzeugwechsel und für Bohrmaschinen verwendet. Die Spannung erfolgt dabei über den Ringnut-Bolzen mit Innenanzugsgewinde.
Lieferung
1 Stück Quernut-Aufsteckfräsdorn (DIN 2080); mit Anzugsschraube
