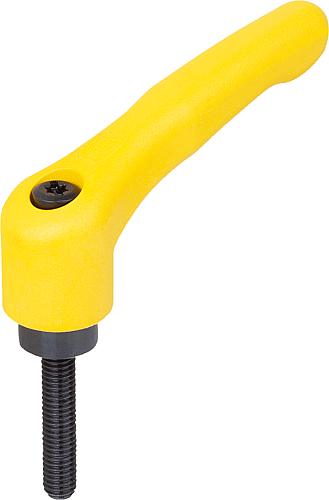

KIPP K1700.51616X55 - 06610-50-51616X55 - KLEMMHEBEL GR.5 M16X55

Der Klemmhebel Kunststoff im ergonomischen Griffdesign bietet eine hochwertige, moderne Optik in Kombination mit einer sehr angenehmen Haptik.
Der Griffhebel besteht aus einem speziellen Hochleistungskunststoff und ist in vielen Standardfarben lieferbar.
Die Vorteile des Griffhebels sind eine hohe Steifigkeit und Festigkeit. Sein geringes Eigengewicht ist ideal für mobile Einsatzbereiche.
Werkstoff:
Hochleistungsthermoplast, glasfaserverstärkt.
Stahlteile Festigkeitsklasse 5.8.
Ausführung:
Stahlteile brüniert.
Bestellbeispiel:
K1700.1051X20 (Klemmhebel schwarzgrau; Länge L mit angeben)
Hinweis:
? An dieser Stelle die gewünschte Klemmhebelfarbe einfügen.
Bei L = 60 mm beträgt die Gewindelänge 60 mm.
Betätigungsweise:
Der Griffhebel ist mittels Zahnkranz im unbetätigten Zustand im Verzahnungseinsatz eingerastet, dadurch kann das Gewinde befestigt oder gelöst werden. Durch Anheben des Griffhebels kann dieser in der Position umgesetzt und per Federkraft wieder im Zahnkranz eingerastet werden.
Anwendung:
Maschinen-, Geräte- und Anlagenbau, Reha-Bereich.
Temperaturbereich:
Dauergebrauchstemperatur max. 100 °C.
Kurzzeitige Gebrauchstemperatur max. 130 °C.
Vorteile:
Sieben Farbvarianten.
Auf Anfrage:
Weitere Außengewinde, Schraubenlängen sowie Sonderausführungen.
Maß "H1" auf Wunsch in anderen Längen gegen Aufpreis lieferbar.

Hochtemperaturkunststoff in schwarzgrau.
Dauergebrauchstemperatur nach IEC 216 max. 150 °C - 160 °C.
Kurzzeitige Gebrauchstemperatur max. 250 °C.
Zeichnungshinweis:
1) Kegelkuppe DIN EN ISO 4753
