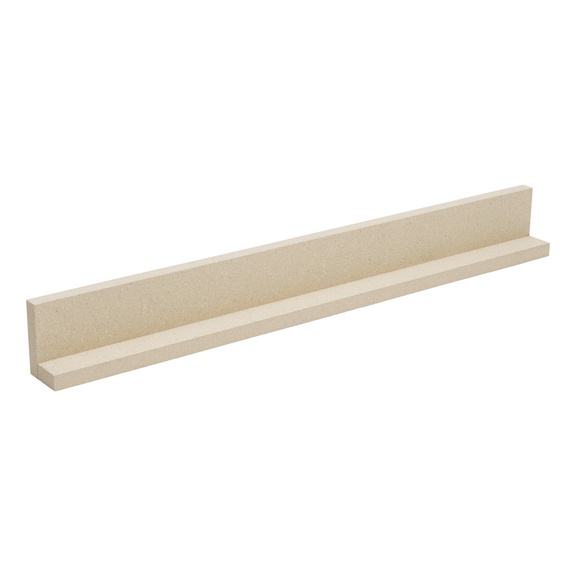

Montagewinkel VWM
Montagewinkel VWM des Vorwandmontage-Systems VWM zur Fenstermontage vor der tragenden Wand in der Dämmebene.
Mehr aus der Kategorie:
Sonstiges
Ausführungen
Montagewinkel VWM aus tragfähigem PUR-Komposit
Umfassend geprüftes Vorwandmontage-System (Systemprüfung durch das ift-Rosenheim)
- Ausladung von 80 mm bis 200 mm realisierbar
- Einfache Integration ins WDVS durch separat erhältlichen Dämmblock, Montagewinkel VWM ist direkt überputzbar
- Reduzierung von konstruktiven Wärme brücken
- Entspricht den Anforderungen der EnEV
- Montagewinkel ist flexibel für verschiedene Fenstergrößen einsetzbar
- Zuschnitt der Montagewinkel mit herkömmlichen Kapp-Sägen
- Einfache Montage und Befestigung des Fensterelements
- Durch kombinierte geklebte und mechanische Befestigung sichere Lastabtragungen auf bauüblichen Untergründen
- Optimale und wirtschaftliche Abdichtung der Fensteranschlussfuge innerhalb der Ebene des Montagewinkels
- Optimaler Schallschutz
- Fensteraustausch im Renovierungs- oder Reparaturfall ohne Beschädigung der Fassade / des WDVS möglich
Leistungsnachweis
Systemprüfung Vorwandmontage-System VWM (ift Rosenheim, Prüfbericht 16-000444-PR01)
- Bauteilprüfung Gebrauchstauglichkeitsprüfung Befestigungssystem nach MO-02/1
- Bauteilprüfung Gebrauchstauglichkeitsprüfung Abdichtungssystem nach MO-01/1
- Bauteilversuch mechanische Sicherung
- Tragfähigkeit Abstandmontageschraube AMO- III im Montagewinkel VWM
- Brandverhalten nach EN 13501-1 Klasse E
Bauteilprüfung Vorwandmontage-System VWM (ift Rosenheim, Prüfbericht 16-002416-PR01)
- Zweiflüglige Kunststofffenstertür 1960 mm x 1960 mm, Flügelgewicht 69 kg
- Auskragung 200 mm auf Mauerwerk aus Kalksandstein
- Befestigung ausschließlich mechanisch mit Kunststoffrahmendübel W-UR 10
- Zusätzliche Vertikallast 800 N (Klasse 4)
- Windlast Klasse 3
- Dauerfunktionsprüfung 10.000 Zyklen (Klasse 2)
Nachweis Fugenschalldämmung (ift Rosenheim, Prüfbericht 15-000431.PR02)
Hinweis
- Bei der Planung und Montage ist der RAL-Leitfaden zur Montage und Planung von Fenstern und Haustüren zu beachten (Art.-Nr. 5995 000 000).
- Die Befestigung ist laut RAL-Leitfaden Sonderfall 1 auszuführen. Falls besondere Anforderungen vorliegen, ist ggf. Sonderfall 2 zu berücksichtigen.
- Der ordnungsgemäße Einbau ist unter Berücksichtigung der jeweiligen örtlichen Bausituation (z.B. Fenster-Flügelgewicht, Untergrundbeschaffenheit) zu überprüfen. Bei der Planung und Auswahl geeigneter Befestiger sind deren Eigenschaften (z.B. Untergrund, Randabstände, Lasten) zu berücksichtigen.
- Für die Befestigung von absturzsichernder Verglasung nach DIN 18008-4 sind zusätzlich dafür geeignete und zugelassene Befestigungs-Systeme wie die Fenstermontageschiene W-ABZ (Art.-Nr. 0479 740 XXX) zu verwenden. Oder es ist eine Zustimmung im Einzelfall notwendig.
- Hinweise zur Verarbeitung entnehmen Sie bitte der Verarbeitungsrichtlinie/Montageanleitung.
- Technische Daten und weitere Produktunterlagen finden Sie im Online-Shop.
