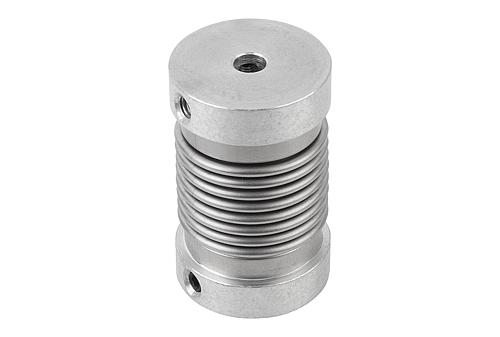

NORELEM 23002-0005 METALLBALGKUPPLUNG - KLEMMUNG MIT GEWINDESTIFT GR.0,9 L=27

Werkstoff:
Nabe Aluminium, Balg Edelstahl.
Ausführung:
blank.
Bestellbeispiel:
nlm 23002-0004,

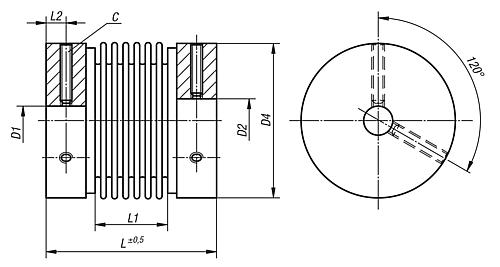

D1 = 3
D2 = 3
(Die Naben werden vorgebohrt geliefert).
Hinweis:
Das Klemmen der Nabe mittels Gewindestift ist eine kostengünstige Alternative zu den Metallbalgkupplungen mit radialer Klemmnabe (23000). Durch das Klemmen der Nabe mit Gewindestiften ergeben sich deutlich kürzere Montagezeiten und eine erhebliche Vereinfachung der Montage auch bei schwer zugänglichem Einbauraum. Erforderliches Anziehdrehmoment des Gewindestiftes beachten. Zur leichteren Demontage empfehlen wir die Wellen mit einer Planfläche zu versehen.
Temperaturbereich:
-20 °C bis +90 °C.
Montage:
Die Verbindung von Wellenzapfen zu Nabenbohrung ist als Übergangspassung zu wählen. Das Spiel sollte mindestens 0,01 mm und maximal 0,04 mm betragen, z.B.
Welle Ø 5 k6
Bohrung Ø 5 G7.
Durchmesser kleiner D min. sind möglich, eine sichere Übertragung des Kupplungnennmoments ist jedoch nicht mehr gewährleistet.
Da die Metallbälge aus dünnem Edelstahlblech bestehen, ist besondere Sorgfalt bei der Montage und Demontage erforderlich. Beschädigungen am Balg können die Kupplung unbrauchbar machen.
Auf Anfrage:
Gewünschte Nabenbohrungen D1 und D2 separat mit Toleranzklasse oder -feld.
