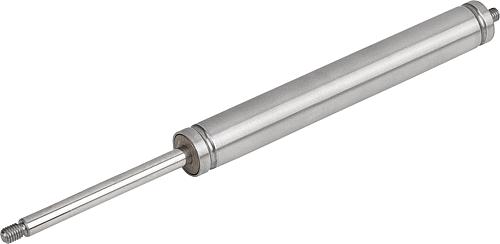

NORELEM 26201-0819160X400 GASDRUCKFEDER - GR.08/19 VA, F1=400, D1=19, D=8, C=160
Wählen Sie einzelne Artikel in der nachfolgenden Tabelle für Detailinformationen, weitere Bilder und Dokumente.
NORELEM 26201-0819160X400 GASDRUCKFEDER - GR.08/19 VA, F1=400, D1=19, D=8, C=160
Werkstoff: Ausführung: Kolbenstange und Druckrohr blank. Bestellbeispiel: nlm 26201-061...
Mehr aus der Kategorie:
Gasdruckfeder
Verkauf und Versand durch
Ausführungen
Werkstoff:
Ausführung:
Kolbenstange und Druckrohr blank.
Bestellbeispiel:
nlm 26201-0615040X100
(Ausschubkraft F1 mit angeben)
Hinweis:
Individuell befüllte Gasdruckfedern sind vom Austausch ausgeschlossen.
Die Gasdruckfedern sind wartungsfreie, in sich geschlossene Systeme, welche unter hohem Druck mit Stickstoff befüllt werden. Zur Endlagendämpfung und Schmierung befindet sich zusätzlich eine definierte Ölmenge im Innenraum. Die Gasdruckfedern besitzen ein Rückschlagventil im Gewindezapfen des Druckrohrs, wodurch die Ausschubkraft nachträglich reduziert werden kann.
Die Gasdruckfedern müssen mit der Kolbenstange nach unten weisend gelagert und montiert werden.
BeDINt durch die physikalischen Eigenschaften beim Befüllen einer Gasdruckfeder entstehen Toleranzen im Bereich von ±5 % der Nenn-Ausschubkraft.
Gasdruckfedern sind mit unter Hochdruck stehendem Stickstoffgas befüllt und sollten unter keinen Umständen geöffnet oder überlastet werden.
Auf Anfrage:
Andere Ausschubkräfte.
mögliche Ausschubkraft F1 (min. - max.)
Größe 06/15: 40 - 400 N
Größe 08/19: 50 - 700 N
Größe 10/23: 100 - 1200 N
Größe 14/28: 200 - 2500 N
Zubehör:

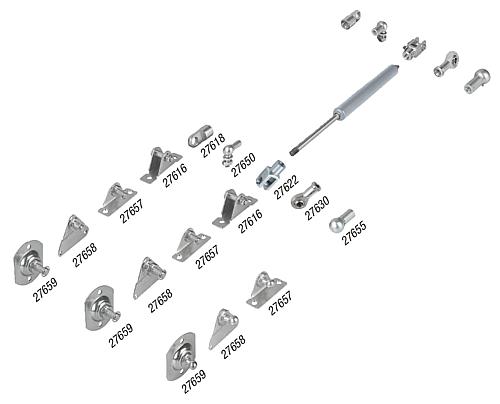

Anschlussteile und Beschläge siehe nebenstehende Darstellung.
Ausführung:
Kolbenstange und Druckrohr blank.
Bestellbeispiel:
nlm 26201-0615040X100
(Ausschubkraft F1 mit angeben)
Hinweis:
Individuell befüllte Gasdruckfedern sind vom Austausch ausgeschlossen.
Die Gasdruckfedern sind wartungsfreie, in sich geschlossene Systeme, welche unter hohem Druck mit Stickstoff befüllt werden. Zur Endlagendämpfung und Schmierung befindet sich zusätzlich eine definierte Ölmenge im Innenraum. Die Gasdruckfedern besitzen ein Rückschlagventil im Gewindezapfen des Druckrohrs, wodurch die Ausschubkraft nachträglich reduziert werden kann.
Die Gasdruckfedern müssen mit der Kolbenstange nach unten weisend gelagert und montiert werden.
BeDINt durch die physikalischen Eigenschaften beim Befüllen einer Gasdruckfeder entstehen Toleranzen im Bereich von ±5 % der Nenn-Ausschubkraft.
Gasdruckfedern sind mit unter Hochdruck stehendem Stickstoffgas befüllt und sollten unter keinen Umständen geöffnet oder überlastet werden.
Auf Anfrage:
Andere Ausschubkräfte.
mögliche Ausschubkraft F1 (min. - max.)
Größe 06/15: 40 - 400 N
Größe 08/19: 50 - 700 N
Größe 10/23: 100 - 1200 N
Größe 14/28: 200 - 2500 N
Zubehör:
Anschlussteile und Beschläge siehe nebenstehende Darstellung.
